Струбцины монтажные

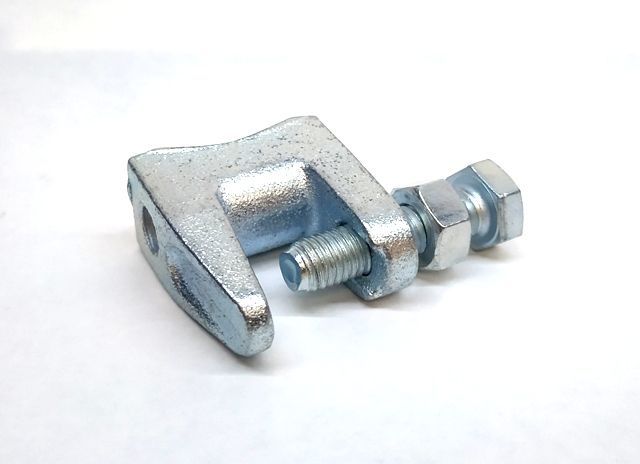

Монтажные струбцины (балочные зажимы, балочные клеммы) — крепление шпилек и подвесов к стальным балкам, двутаврам и швеллерам без сверления отверстий. С-образный или П-образный корпус охватывает полку балки, прижимной винт фиксирует зажим на металле, шпилька М8–М12 держит подвешенную нагрузку. Незаменимы там, где сверление балки запрещено технологией или регламентом.
Технические параметры
- Резьба под шпильку: М8, М10, М12
- Толщина полки балки: 3–25 мм (стандартный диапазон)
- Материал: оцинкованная углеродистая сталь
- Тип: С-образный корпус для двутавра, П-образный для швеллера/уголка
Где применяют
Промышленные объекты: монтаж трубопроводов, кабельных лотков, вентиляционных коробов и систем ОВиК по существующим металлоконструкциям — эстакадам, кровельным фермам, надземным галереям. Ремонтные подрядчики выигрывают время: где сверло уходит 5 минут на отверстие, зажим ставится за 20 секунд.
Как выбрать
По толщине полки балки (проверяется штангенциркулем на месте) и по нужной резьбе шпильки. Прижимной винт должен полностью сесть на металл без перекоса — иначе узел «сыграет» под нагрузкой. Для динамических и вибрационных участков применяют контргайку или проектную страховку; сама струбцина рассчитана на статическую нагрузку.
Отгрузка
Стандартные размеры М8/М10 на складе в СПб, М12 и нестандартные — под заказ 2–5 дней. УПД, счёт-фактура для юрлиц, КП для монтажных подрядчиков.
📋 Техническое описание
Монтажные струбцины (балочные зажимы, балочные клеммы) — крепёжный элемент для фиксации шпилек и подвесов к стальным балкам, двутаврам и швеллерам без сверления отверстий.
Конструкция: стальной С-образный или П-образный корпус с прижимным винтом и резьбовым отверстием для шпильки. Зажим охватывает полку балки, затягивается винтом и прочно удерживает подвешенную нагрузку.
Применяется на промышленных объектах при монтаже трубопроводов, кабельных лотков, вентиляционных коробов и систем ОВиК по существующим металлоконструкциям. Незаменима там, где сверление балки невозможно по технологии или регламенту.
Материал — оцинкованная сталь. Подбор по толщине полки балки (обычно 3–25 мм) и резьбе шпильки (М8–М12). Расчёт на статическую нагрузку, динамические нагрузки и вибрация учитываются отдельным коэффициентом запаса.
