TL;DR
Хомут заземления используется для надежного электрического соединения заземляющего проводника с металлической трубой, арматурой, кабельным лотком или металлоконструкцией. Качественное соединение должно обеспечивать минимальное переходное сопротивление, устойчивость к коррозии и механическую прочность в течение всего срока эксплуатации.
При монтаже важно подобрать хомут по диаметру трубы и сечению проводника, подготовить контактную поверхность до чистого металла и обеспечить защиту соединения от воздействия влаги. Для большинства объектов сопротивление контактного соединения рекомендуется поддерживать не более 0,05 Ом.
Краткая суть
Хомут заземления — это механический зажим, обеспечивающий электрический контакт между системой заземления и металлическим элементом конструкции.
Основные требования к соединению:
- надежный металлический контакт;
- достаточная площадь соприкосновения;
- защита от коррозии;
- стойкость к вибрациям и температурным изменениям;
- минимальное переходное сопротивление.
Такие соединения применяются в системах заземления, уравнивания потенциалов и молниезащиты. Готовые решения — в каталоге хомутов заземления.
Сравнительная таблица материалов хомутов заземления
| Материал | Электропроводность | Коррозионная стойкость | Типовое применение |
|---|---|---|---|
| Оцинкованная сталь | Средняя | Высокая в сухих условиях | Внутренние инженерные сети |
| Нержавеющая сталь A2 (1.4301) | Средняя | Высокая | Влажные помещения |
| Нержавеющая сталь A4 (1.4401) | Средняя | Очень высокая | Уличный монтаж, морской климат |
| Латунь | Высокая | Высокая | Системы уравнивания потенциалов |
| Медь | Очень высокая | Очень высокая | Молниезащита, ответственные соединения |
Что такое хомут заземления
Хомут заземления предназначен для присоединения заземляющего проводника к металлическому элементу конструкции без выполнения сварочных работ.
В качестве объекта подключения могут выступать:
- стальные трубы;
- оцинкованные трубопроводы;
- арматура железобетонных конструкций;
- кабельные лотки;
- металлические колонны;
- балки и фермы;
- корпуса оборудования.
Конструкция обычно включает:
- корпус хомута;
- прижимную пластину;
- контактный болт;
- крепежные элементы;
- площадку для подключения проводника.
После затяжки создается механически прочное и электрически проводящее соединение.
Требования ПУЭ к соединениям заземления
Что требует ПУЭ 1.7.139
Согласно требованиям главы 1.7 ПУЭ, соединения заземляющих и защитных проводников должны обеспечивать:
- надежный электрический контакт;
- механическую прочность;
- защиту от ослабления соединения;
- защиту от коррозии;
- сохранение характеристик в течение срока эксплуатации.
Для разборных соединений необходимо исключить самопроизвольное ослабление крепежа.
Площадь контактной поверхности
Чем больше площадь металлического контакта между хомутом и трубой, тем ниже переходное сопротивление.
Перед монтажом рекомендуется удалить:
- краску;
- окалину;
- ржавчину;
- загрязнения;
- остатки защитных покрытий в зоне контакта.
Контакт должен осуществляться по чистому металлу.
Виды хомутов заземления
U-образные хомуты с прижимной пластиной
Наиболее распространенный тип.
Конструкция включает:
- U-образную скобу;
- прижимную пластину;
- гайки;
- контактный вывод для проводника.
Используется на трубах небольшого и среднего диаметра.

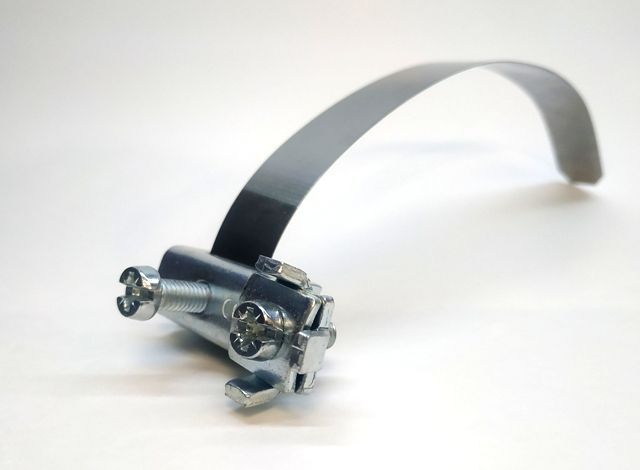

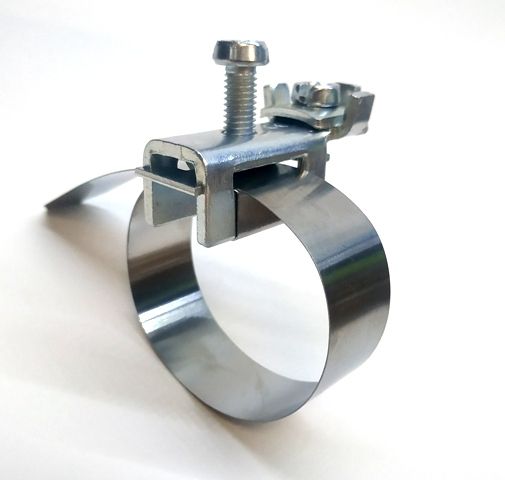

Бандажные хомуты
Представляют собой металлическую ленту, охватывающую трубу по всей окружности.
Преимущества:
- большая площадь контакта;
- равномерное распределение давления;
- удобство монтажа на крупных диаметрах.
Применяются в системах уравнивания потенциалов и молниезащиты.
Болтовые хомуты
Оснащаются отдельным контактным узлом для подключения проводника.
Подходят для:
- промышленного оборудования;
- металлоконструкций;
- наружных инженерных систем.
Материалы хомутов заземления
Оцинкованная сталь
Наиболее распространенный вариант.
Особенности:
- высокая механическая прочность;
- хорошая совместимость со стальными трубами;
- защита цинковым покрытием.
Применяется преимущественно внутри зданий и в сухих помещениях.
Латунь
Латунные хомуты обеспечивают хорошую электропроводность и устойчивость к атмосферной коррозии.
Используются:
- в системах молниезащиты;
- на объектах связи;
- в наружных инженерных сетях.
Медь
Обеспечивает минимальное контактное сопротивление.
Типовые области применения:
- контуры заземления;
- молниеприемники;
- токоотводы;
- энергетические объекты.
Следует учитывать риск гальванической коррозии при контакте с оцинкованной сталью.
Нержавеющая сталь
Для агрессивных условий используются стали по EN 10088-1:
| Марка | Обозначение |
|---|---|
| A2 | AISI 304 / 1.4301 |
| A4 | AISI 316 / 1.4401 |
A4 содержит молибден около 2–2,5%, что повышает стойкость к воздействию влаги и хлоридов. Подробнее об отличиях марок стали — в гиде по AISI 304 и 316.
Как подобрать хомут заземления
Подбор по диаметру трубы
Хомут должен соответствовать наружному диаметру трубы.
Типовые размеры:
| Диаметр трубы | Размер хомута |
|---|---|
| 15–22 мм | DN15 |
| 25–35 мм | DN20–25 |
| 40–50 мм | DN32–40 |
| 60–76 мм | DN50–65 |
| 89–114 мм | DN80–100 |
Перед подбором рекомендуется измерить фактический наружный диаметр.
Подбор по сечению проводника
Контактная площадка должна соответствовать сечению заземляющего проводника.
Типовые варианты:
| Сечение проводника | Применение |
|---|---|
| 6 мм² | Уравнивание потенциалов |
| 10 мм² | Заземление оборудования |
| 16 мм² | Наружные системы |
| 25 мм² | Молниезащита |
| 35–50 мм² | Промышленные объекты |
Подключение рекомендуется выполнять через кабельный наконечник, обжатый пресс-инструментом.
Установка хомута заземления
Шаг 1. Подготовить поверхность
В месте монтажа необходимо удалить:
- краску;
- ржавчину;
- оксидную пленку;
- загрязнения.
Поверхность должна быть металлически чистой.
Шаг 2. Установить хомут
Хомут размещают на прямолинейном участке трубы или металлоконструкции.
Не рекомендуется установка на:
- сварных швах;
- изгибах;
- резьбовых соединениях.
Шаг 3. Подключить проводник
Проводник присоединяют через:
- кабельный наконечник;
- контактную пластину;
- болтовое соединение.
Соединение должно исключать проворачивание наконечника.
Шаг 4. Выполнить затяжку
Момент затяжки зависит от размера крепежа.
Типовые значения:
| Резьба | Момент затяжки |
|---|---|
| М6 | 5–10 Н·м |
| М8 | 12–20 Н·м |
| М10 | 25–40 Н·м |
Следует руководствоваться рекомендациями производителя конкретного изделия.
Шаг 5. Защитить соединение
Для наружного монтажа рекомендуется использовать:
- токопроводящую антикоррозионную пасту;
- защитные покрытия;
- влагостойкие составы;
- герметизирующие материалы.
Это снижает риск окисления контактной зоны.
Контроль качества соединения
После монтажа необходимо проверить:
- надежность затяжки;
- отсутствие люфта;
- целостность проводника;
- электрический контакт.
Измерение сопротивления
Контроль выполняется микроомметром или специализированным измерителем сопротивления соединений.
Для большинства объектов рекомендуется обеспечивать переходное сопротивление контактного соединения не более 0,05 Ом.
Повышенное сопротивление обычно указывает на:
- загрязнение поверхности;
- недостаточную затяжку;
- коррозию контактной зоны;
- неправильный подбор материалов.
Где применяются хомуты заземления
Системы молниезащиты
Используются для присоединения:
- токоотводов;
- заземляющих электродов;
- металлических конструкций кровли.
Система уравнивания потенциалов
Применяются для объединения в единую систему:
- металлических труб;
- воздуховодов;
- кабельных лотков;
- строительных конструкций.
Заземление электрооборудования
Используются для подключения:
- насосов;
- шкафов управления;
- станков;
- технологических линий.
Металлоконструкции зданий
Позволяют включать в систему заземления:
- колонны;
- балки;
- фермы;
- каркасы сооружений.
Сравнение хомута заземления и U-образной скобы
| Параметр | Хомут заземления | U-образная скоба |
|---|---|---|
| Электрический контакт | Предусмотрен конструкцией | Не всегда обеспечен |
| Площадь контакта | Большая | Ограниченная |
| Подключение проводника | Есть контактный узел | Требует доработки |
| Соответствие задачам заземления | Да | Ограниченно |
Обычная U-образная скоба может использоваться как механический крепеж, однако не всегда обеспечивает требования к электрическому контакту. Для крепления трубопровода без задач заземления подходят также хомуты для труб W1.
FAQ
Можно ли заземлять через хомут пластиковую трубу?
Нет. Пластик является диэлектриком и не может использоваться как элемент цепи заземления.
Какой материал выбрать для уличного монтажа?
Для наружной эксплуатации обычно применяются латунные изделия, нержавеющая сталь A4 (AISI 316, 1.4401) либо специальные антикоррозионные исполнения.
Нужна ли антикоррозионная обработка соединения?
Да. Особенно для наружных объектов и помещений с повышенной влажностью.
Какой момент затяжки требуется?
Зависит от размера крепежа и конструкции хомута. Для М8 обычно используется диапазон 12–20 Н·м, если производителем не указаны другие значения.
Подойдет ли U-образная скоба вместо специального хомута?
Для ответственных систем заземления рекомендуется использовать специализированные хомуты, рассчитанные на передачу электрического тока и обеспечение стабильного контакта.
Можно ли подключать медный провод напрямую к оцинкованной трубе?
Технически возможно, однако необходимо учитывать риск электрохимической коррозии. В таких случаях часто используют переходные элементы или защитные составы.
Заключение
Хомут заземления обеспечивает надежное присоединение заземляющего проводника к трубопроводам и металлоконструкциям без сварочных работ. Для долговечной работы соединения необходимо правильно подобрать материал хомута, обеспечить чистую контактную поверхность, выполнить затяжку с требуемым усилием и защитить контакт от коррозии.
Для систем молниезащиты, уравнивания потенциалов и заземления оборудования рекомендуется использовать специализированные изделия, рассчитанные на передачу тока и длительную эксплуатацию.
