Ремонтные хомуты для труб — как остановить течь без сварки

TL;DR

Ремонтный хомут для трубы позволяет быстро устранить свищ, трещину или локальную коррозию без сварочных работ и замены участка трубопровода. Конструкция состоит из металлического кожуха, эластичной резиновой манжеты и стяжных болтов. После затяжки манжета обжимает поврежденное место и герметизирует течь.

Для надежной работы важно правильно подобрать хомут по наружному диаметру трубы, длине повреждения и рабочему давлению системы. Ремонтные хомуты применяются на водопроводах, отоплении, технологических трубопроводах и наружных инженерных сетях.

Краткая суть

Если на трубе появился свищ, точечная коррозия или небольшая продольная трещина, ремонтный хомут позволяет восстановить герметичность без сварки и демонтажа участка трубопровода.

Для большинства случаев используется металлический хомут с EPDM-манжетой, которая перекрывает повреждение и создает герметичное уплотнение под давлением.

Готовые решения для устранения течей — в каталоге ремонтных хомутов.

Сравнительная таблица видов ремонтных хомутов

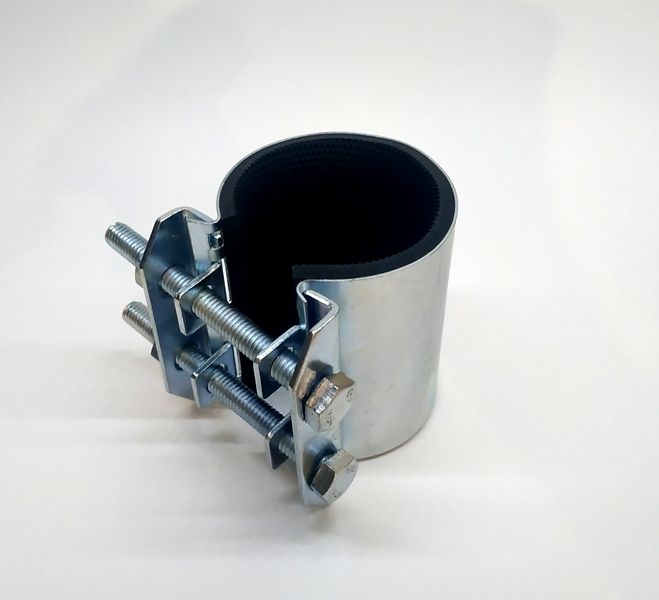

Что такое ремонтный хомут для трубы

Ремонтный хомут — это устройство для локального восстановления герметичности трубопровода без сварки.

Стандартная конструкция включает:

• металлический кожух;
• резиновую манжету EPDM;
• стяжные болты;
• прижимные пластины;
• защитное антикоррозионное покрытие либо нержавеющую сталь.

Металлический корпус воспринимает усилие затяжки, а резиновая манжета обеспечивает герметизацию поврежденного участка.

Для ремонта водопроводов и инженерных сетей применяются изделия по требованиям ГОСТ 28191-89 и DIN-ориентированных конструкций, используемых производителями трубной арматуры.

Как работает ремонтный хомут

Принцип герметизации

Основная задача хомута — создать равномерное давление вокруг поврежденного участка трубы.

После затяжки болтов:

1. Металлический кожух охватывает трубу.
2. Манжета EPDM прижимается к поверхности трубы.
3. Резина заполняет неровности и следы коррозии.
4. Давление жидкости дополнительно прижимает уплотнение к месту повреждения.
5. Течь прекращается.

В отличие от сварки ремонт выполняется без нагрева трубы и зачастую без полной остановки объекта.

Когда можно использовать ремонтный хомут

Ремонтный хомут эффективен в следующих случаях:

• свищ на металлической трубе;
• точечная коррозия;
• небольшая продольная трещина;
• повреждение стенки после механического воздействия;
• локальная утечка на водопроводе;
• дефекты сварного шва небольшой протяженности;
• аварийный ремонт инженерных сетей.

Особенно часто ремонтные хомуты используются для:

• стальных труб;
• оцинкованных труб;
• чугунных труб;
• нержавеющих труб;
• некоторых типов пластиковых трубопроводов.

Когда ремонтный хомут применять нельзя

Несмотря на универсальность решения, существуют ограничения.

Не рекомендуется использовать хомут:

• на изгибах труб;
• на отводах и коленах;
• непосредственно на фитингах;
• на резьбовых соединениях;
• при разрушении более 20% окружности трубы;
• при значительной овальности трубы;
• при сквозном разрыве большой площади.

Если труба имеет сильную коррозию по всей длине, локальный ремонт не устраняет причину повреждения и потребуется замена участка.

Как подобрать ремонтный хомут по диаметру

Определение наружного диаметра

Подбор выполняется не по условному проходу (DN), а по фактическому наружному диаметру трубы.

Перед заказом рекомендуется измерить наружный диаметр штангенциркулем или рулеткой.

Выбор длины манжеты

Длина резиновой вставки должна перекрывать повреждение.

Практическое правило:

• минимум 20–30 мм перекрытия с каждой стороны дефекта;
• для трещин — не менее 50 мм с каждой стороны;
• для коррозионных участков — полный захват зоны повреждения.

Чем больше площадь контакта манжеты с трубой, тем надежнее герметизация.

Виды ремонтных хомутов

Одноболтовые

Компактное решение для небольших диаметров.

Применяются:

• в квартирах;
• частных домах;
• небольших инженерных системах.

Двухболтовые

Наиболее распространенный вариант.

Преимущества:

• равномерное распределение нагрузки;
• надежная герметизация;
• удобный монтаж.

Подходят для большинства систем водоснабжения и отопления.

Трехболтовые

Используются при повышенных нагрузках.

Применяются:

• на трубах большого диаметра;
• на объектах ЖКХ;
• на промышленных сетях.

Хомуты-муфты

Имеют увеличенную длину корпуса и манжеты.

Используются для:

• длинных трещин;
• повреждений сварных швов;
• аварийных ремонтов магистралей.

Рабочее давление и температурный диапазон

Конкретные параметры зависят от производителя и конструкции.

Типовые характеристики ремонтных хомутов:

Для систем отопления и горячего водоснабжения необходимо проверять характеристики манжеты по паспорту изделия.

Пошаговая инструкция установки

Шаг 1. Определить место повреждения

Необходимо точно локализовать свищ или трещину.

Шаг 2. Очистить поверхность трубы

Удаляются:

• грязь;
• рыхлая ржавчина;
• остатки старой изоляции;
• отслаивающееся покрытие.

Глубокая зачистка металла обычно не требуется.

Шаг 3. Подготовить хомут

Проверяется:

• состояние манжеты;
• комплектность болтов;
• соответствие диаметру трубы.

Шаг 4. Установить манжету над повреждением

Центр резиновой вставки должен находиться непосредственно над местом утечки.

Шаг 5. Закрыть кожух

Металлическая часть охватывает трубу по всей окружности.

Шаг 6. Равномерно затянуть болты

Затяжка выполняется постепенно и крест-накрест, если конструкция предусматривает несколько болтов. Не допускается перекос корпуса.

Шаг 7. Проверить герметичность

После монтажа выполняется визуальный контроль. При необходимости болты подтягиваются до полного прекращения течи.

Сколько служит ремонтный хомут

Временное решение

При аварийных ремонтах хомут часто рассматривается как способ быстро остановить течь до плановой замены трубы.

Типичный срок такой эксплуатации — от нескольких дней до нескольких месяцев.

Постоянное решение

При правильном подборе и соблюдении условий эксплуатации качественный ремонтный хомут способен работать годами.

На практике срок службы зависит от:

• состояния трубы;
• коррозионной активности среды;
• качества манжеты;
• давления в системе;
• качества монтажа.

Во многих системах водоснабжения ремонтные хомуты эксплуатируются более 10 лет без потери герметичности.

Применение в инженерных системах

Ремонтные хомуты используются:

• на водопроводах;
• в системах отопления;
• на пожарных трубопроводах;
• в ЖКХ;
• на промышленных сетях;
• в насосных станциях;
• на технологических трубопроводах.

Для стационарного крепления труб после ремонта могут использоваться специализированные решения из категорий:

• Хомуты для труб W1 — оцинкованные, для сухих и нормальных условий;
• Хомуты для труб W4 — нержавеющие (A2 / AISI 304), для влажных и наружных условий.

Подробнее о маркировке марок стали и их выборе — в гиде по AISI 304 и 316.

Для устранения течей применяются специализированные ремонтные хомуты.

FAQ

Можно ли оставить ремонтный хомут навсегда?

Да, если повреждение локальное, труба находится в удовлетворительном состоянии, а параметры системы не превышают допустимые характеристики изделия.

Подойдет ли ремонтный хомут для горячей воды и отопления?

Да, при условии что материал манжеты рассчитан на рабочую температуру системы. Для большинства изделий с EPDM допускается работа до +110°C.

Можно ли установить ремонтный хомут на пластиковую трубу?

Во многих случаях да. Однако необходимо убедиться, что конструкция рассчитана на материал трубы и не вызывает ее деформации.

Что делать, если течь не остановилась?

Проверить правильность диаметра, положение манжеты и равномерность затяжки болтов. Если повреждение выходит за пределы зоны уплотнения, потребуется более длинный хомут или замена участка трубы.

Какое максимальное давление выдерживает ремонтный хомут?

Большинство моделей рассчитано на 10–16 бар. Точное значение определяется паспортом конкретного изделия.

Можно ли устанавливать хомут на ржавую трубу?

Да, если поверхность сохраняет достаточную прочность. При глубокой коррозии стенки трубы надежность ремонта снижается.

Заключение

Ремонтный хомут с резиновой манжетой позволяет быстро устранить свищ, трещину или локальную коррозию без сварки и демонтажа трубопровода. Конструкция из металлического кожуха, EPDM-уплотнения и стяжных болтов обеспечивает герметизацию поврежденного участка за несколько минут.

Для надежного результата необходимо правильно подобрать наружный диаметр трубы, длину манжеты и допустимое рабочее давление.
