Пружинные хомуты — как подобрать для патрубков двигателя и систем охлаждения

TL;DR

Пружинный хомут (самозажимающийся хомут) поддерживает постоянное усилие обжатия шланга независимо от температурного расширения, усадки резины и вибраций. Именно поэтому такие хомуты широко применяются на патрубках системы охлаждения двигателя, отопительных контурах, гидравлических и топливных магистралях.

Для правильного подбора необходимо измерить наружный диаметр патрубка в рабочем состоянии и выбрать хомут с диапазоном обжатия, соответствующим этому размеру. Для систем с большими температурными колебаниями предпочтение обычно отдается пружинным или Constant-Torque конструкциям.

Краткая суть

В отличие от червячного хомута, который после затяжки сохраняет фиксированное усилие, пружинный хомут постоянно компенсирует изменения диаметра шланга.

Это позволяет сохранять герметичность соединения при:

• нагреве двигателя;
• охлаждении системы;
• старении резины;
• вибрациях;
• перепадах давления.

Именно поэтому большинство автопроизводителей используют пружинные хомуты на патрубках системы охлаждения. Готовые решения — в каталоге пружинных хомутов.

Сравнительная таблица типов хомутов

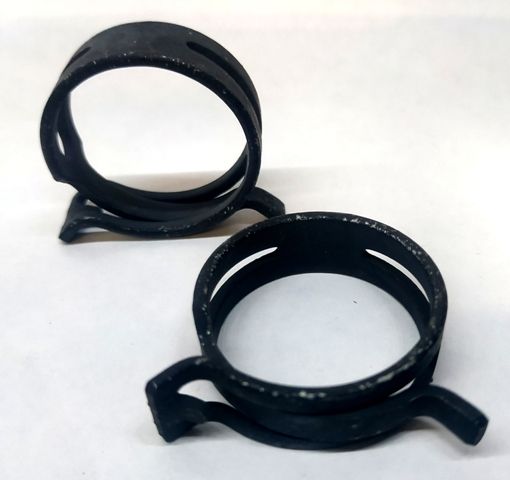

Что такое пружинный хомут

Пружинный хомут представляет собой кольцо из пружинной стали, которое создает постоянное радиальное усилие на поверхности шланга.

После установки хомут стремится вернуться к исходному диаметру и непрерывно прижимает патрубок к штуцеру.

Поэтому такие изделия часто называют:

• самозатягивающийся хомут;
• самозажимающийся хомут;
• spring clamp;
• spring-band clamp.

Главная особенность конструкции — отсутствие необходимости периодической подтяжки при изменении температуры.

Как работает пружинный хомут

Компенсация температурного расширения

Резиновые патрубки постоянно меняют размеры.

Например, в системе охлаждения двигателя температура может изменяться от -40°C зимой до +110°C в рабочем режиме.

При нагреве:

• резина расширяется;
• давление внутри патрубка увеличивается;
• наружный диаметр растет.

При охлаждении происходит обратный процесс.

Если используется обычный червячный хомут, усилие затяжки может уменьшаться из-за усадки материала. Пружинный хомут компенсирует это автоматически.

Почему возникает течь на обычных соединениях

Со временем происходят:

• старение резины;
• ползучесть материала;
• температурная усадка;
• вибрационные нагрузки.

В результате первоначально затянутое соединение может ослабевать. Пружинная сталь постоянно создает компенсирующее усилие и поддерживает герметичность.

Где применяются пружинные хомуты

Системы охлаждения двигателя

Наиболее распространенная область применения:

• патрубки радиатора;
• соединения термостата;
• шланги расширительного бачка;
• контуры охлаждения турбокомпрессора.

Системы отопления автомобиля

Используются на:

• патрубках печки;
• соединениях отопителя;
• байпасных линиях.

Гидравлические системы низкого давления

Применяются на:

• сливных магистралях;
• дренажных линиях;
• контурах циркуляции жидкостей.

Топливные системы

Могут использоваться на отдельных участках:

• вентиляционных линиях;
• обратных магистралях;
• низконапорных соединениях.

Перед применением необходимо учитывать требования производителя техники.

ОВиК и промышленное оборудование

Пружинные хомуты используются на:

• системах кондиционирования;
• вентиляционных установках;
• теплообменном оборудовании;
• циркуляционных контурах.

Чем пружинный хомут отличается от червячного

Пружинный хомут

Особенности:

• постоянное усилие обжатия;
• компенсация температурных изменений;
• высокая стойкость к вибрациям;
• быстрая установка.

Червячный хомут

Конструкция соответствует DIN 3017. После затяжки создается фиксированное усилие.

Применяется для:

• водоснабжения;
• вентиляции;
• промышленного монтажа;
• универсальных соединений.

Пример таких изделий — в категории Хомуты NORMA W1.

Силовой хомут

Предназначен для:

• толстостенных рукавов;
• гидравлических магистралей;
• соединений с высоким моментом затяжки.

Категория: Хомуты усиленные Oris.

Основные виды пружинных хомутов

Ленточные пружинные хомуты

Изготавливаются из закаленной пружинной стали. Чаще всего используются в автомобильной промышленности.

Одноухие хомуты

После обжатия специальными клещами образуют неразъемное соединение.

Применяются:

• в серийной сборке;
• на топливных магистралях;
• на заводских конвейерах.

Двуухие хомуты

Обеспечивают более равномерное распределение нагрузки. Используются на эластичных шлангах и трубках небольшого диаметра.

Constant-Torque хомуты

Наиболее совершенная разновидность самокомпенсирующихся хомутов.

Конструкция включает:

• пружинный пакет;
• тарельчатые элементы;
• компенсационный механизм.

Такие изделия способны сохранять стабильное усилие при значительных изменениях температуры и давления. Именно их часто называют constant-torque хомутами.

Как подобрать размер пружинного хомута

Шаг 1. Измерить наружный диаметр патрубка

Измерение выполняется после установки шланга на штуцер. Важно измерять именно наружный диаметр собранного соединения.

Шаг 2. Учитывать рабочую температуру

На горячем патрубке диаметр может быть больше, чем на холодном. Для автомобильных систем обычно ориентируются на рабочий размер соединения.

Шаг 3. Выбрать соответствующий диапазон

Типовые размеры:

Фактические диапазоны могут отличаться у разных производителей.

Материалы пружинных хомутов

Оцинкованная пружинная сталь

Наиболее распространенный вариант.

Характеристики:

• высокая упругость;
• хорошая прочность;
• защита от атмосферной коррозии.

Используется на большинстве серийных автомобилей.

Нержавеющая сталь

Применяется при воздействии:

• влаги;
• дорожных реагентов;
• агрессивных сред;
• морского климата.

В зависимости от исполнения могут использоваться стали группы A2 (AISI 304, 1.4301) или A4 (AISI 316, 1.4401 по EN 10088-1). Подробнее об отличиях нержавеющих сталей — в гиде по AISI 304 и 316.

Установка пружинного хомута

Специальный инструмент

Наиболее удобный способ монтажа:

• клещи для пружинных хомутов;
• тросиковый съемник;
• специальные захваты.

Инструмент позволяет безопасно сжимать пружину даже в труднодоступных местах моторного отсека.

Установка плоскогубцами

Для обслуживания допускается использование:

• переставных клещей;
• плоскогубцев;
• пассатижей.

Однако существует риск повреждения покрытия и потери контроля над хомутом при установке.

Порядок монтажа

1. Надеть хомут на патрубок.
2. Установить шланг на штуцер.
3. Сжать хомут инструментом.
4. Переместить его в рабочую зону.
5. Отпустить инструмент.
6. Проверить равномерность посадки.
7. Выполнить контроль герметичности.

Рабочие температуры и нагрузки

Типичные характеристики пружинных хомутов:

Конкретные значения зависят от марки стали и конструкции изделия.

Когда выбирать Constant-Torque вместо обычного пружинного

Constant-Torque рекомендуется при:

• высоких температурах;
• больших диаметрах патрубков;
• турбированных двигателях;
• грузовой технике;
• промышленном оборудовании;
• значительных перепадах температур.

Для стандартных патрубков системы охлаждения легковых автомобилей обычно достаточно классического пружинного хомута.

FAQ

Можно ли использовать пружинный хомут многоразово?

Да. Большинство пружинных хомутов допускает многократное снятие и повторную установку при отсутствии деформации металла.

Чем пружинный хомут лучше червячного для патрубков двигателя?

Он автоматически компенсирует температурное расширение и усадку резины, сохраняя стабильное усилие обжатия без подтяжки.

Какой диапазон температур выдерживают пружинные хомуты?

Для большинства изделий рабочий диапазон составляет от -40°C до +150°C, а кратковременно может достигать +180°C.

Как снять пружинный хомут без специального инструмента?

Допускается использование плоскогубцев или переставных клещей. Необходимо одновременно сжать выступы хомута и сдвинуть его по шлангу.

Подойдет ли пружинный хомут для шлангов высокого давления?

Не всегда. Для гидравлических магистралей высокого давления чаще используются силовые хомуты или специализированные фитинговые соединения.

Нужно ли подтягивать пружинный хомут после установки?

Нет. В этом и состоит основное преимущество конструкции — усилие автоматически поддерживается пружинной сталью.

Заключение

Пружинные хомуты предназначены для соединений, где диаметр шланга изменяется под воздействием температуры, давления и вибраций. Благодаря постоянному усилию обжатия они широко используются на патрубках системы охлаждения двигателя, отопительных контурах и промышленном оборудовании.

При подборе необходимо учитывать наружный диаметр собранного соединения, температурный режим и условия эксплуатации. Для автомобильных и инженерных систем рекомендуется выбирать изделия с достаточным диапазоном компенсации и запасом по рабочей температуре.
