U-образные скобы для труб — размеры, ГОСТ и монтаж

Краткая суть

U-скоба работает как простой силовой охват. Она не герметизирует соединение, а фиксирует трубу или профиль в заданном положении.

Если труба должна компенсировать тепловое расширение, U-скоба не должна превращаться в тиски. Для таких узлов предусматривают направляющие, скользящие опоры или прокладки.

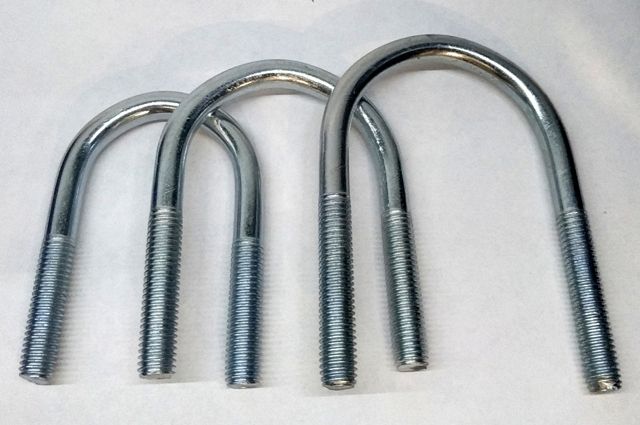

Что такое U-образная скоба

Конструктивно это стержень, согнутый в форме буквы U, с резьбой на обоих концах. В комплекте обычно используют две гайки и две шайбы.

Основные элементы:

• дуга, которая охватывает трубу;
• два прямых конца с резьбой;
• гайки для затяжки;
• шайбы для распределения нагрузки;
• монтажная пластина, траверса или основание, через которое проходит резьба.

В каталогах такие изделия могут называться U-bolt, U-скоба, болт-скоба, скоба для труб или стремянка. Смысл один: охватить круглую деталь и притянуть её к опоре.

В отличие от сантехнического трубного хомута с резиновой прокладкой, U-скоба чаще работает как жёсткое крепление. Она подходит для металлоконструкций, технологических линий, рам, подвесов и фиксации труб на кронштейнах.

Стандарты: ГОСТ 24137-80 и DIN 3570

ГОСТ 24137-80 задаёт типовые конструкции хомутов и скоб для крепления трубопроводов. В российской практике его используют как привычный ориентир по форме, резьбе и назначению.

DIN 3570 описывает U-bolts для трубных креплений в европейской системе. Для импортных и смешанных объектов важно сверять не только название стандарта, но и фактические размеры: внутреннюю ширину, высоту, диаметр стержня и длину резьбы.

Если в проекте указан конкретный стандарт, подбирать замену «по похожести» нельзя. Нужно сверить чертёж, резьбу, материал и защитное покрытие.

Размеры труб и резьба

Для подбора важны два размера: наружный диаметр трубы и резьба скобы. DN или дюймовое обозначение не всегда равно наружному диаметру.

Например, труба 1/2 дюйма в водогазопроводной системе имеет наружный диаметр около 21,3 мм. Поэтому скоба выбирается не по числу «1/2», а по фактическому диаметру с учётом покрытия, изоляции и допуска.

В каталоге встречаются скобы под широкий ряд диаметров, включая большие размеры до DN 500. Для таких узлов подбор должен учитывать вес трубы, содержимое, расстояние между опорами и характер нагрузки.

Оцинкованная сталь и нержавейка AISI 304

Оцинкованная сталь — основной вариант для сухих помещений, складов, котельных, цехов и нормальной городской эксплуатации. Цинковое покрытие защищает сталь от коррозии, но его ресурс зависит от влажности, повреждений и химии.

Нержавеющая AISI 304 нужна там, где оцинковка быстро теряет покрытие:

• влажные технические зоны;
• пищевые помещения;
• наружные участки с конденсатом;
• места, где крепёж сложно обслуживать;
• узлы рядом с водой, но без постоянных хлоридов.

Для морской воды и хлоридов AISI 304 может быть недостаточно. В таких случаях обычно рассматривают AISI 316 / A4, но наличие конкретной скобы в таком материале нужно проверять по паспорту поставщика.

Как монтировать U-образную скобу

Монтаж кажется простым, но ошибки дают перекос трубы, повреждение покрытия или слабую фиксацию.

Шаг 1. Разметить ось трубы

Сначала отмечают положение трубы и точки прохождения резьбовых концов. Скоба должна охватывать трубу симметрично.

Если основание металлическое, отверстия сверлят по фактическому межосевому расстоянию скобы. Не стоит сверлить «с запасом» слишком большие отверстия: при затяжке скоба сместится.

Шаг 2. Проверить посадку

Скоба должна свободно надеваться на трубу без ударов и перекоса. Небольшой технологический зазор допустим, но труба не должна гулять после затяжки.

Если труба окрашена или имеет изоляцию, нужно учитывать дополнительную толщину. Скоба, выбранная без этого запаса, может продавить покрытие.

Шаг 3. Установить шайбы

Шайба распределяет нагрузку от гайки и защищает отверстие в траверсе. Для мягкого основания или тонкого металла шайба особенно важна.

На вибрирующих узлах применяют контргайку, пружинную шайбу или другой способ фиксации по проекту.

Шаг 4. Затянуть гайки равномерно

Гайки подтягивают поочерёдно, чтобы скоба не перекосилась. Сначала делают предварительную посадку, затем финальную протяжку.

Момент затяжки зависит от резьбы, материала и основания. Универсального значения для всех скоб нет: для ответственных узлов используют проектные данные или паспорт изделия.

Шаг 5. Проверить зазор и ось

После затяжки труба должна оставаться в проектном положении. Нельзя допускать, чтобы скоба тянула трубу в сторону и создавала постоянное напряжение в сварном шве, фитинге или фланце.

Типичные ошибки

Первая ошибка — подбор по DN без проверки наружного диаметра. Дюймовое обозначение не равно фактическому размеру трубы.

Вторая ошибка — слишком тонкая резьба на тяжёлой трубе. Скоба может выдержать статически, но на вибрации гайки ослабевают быстрее.

Третья ошибка — монтаж без шайб по тонкому металлу. Отверстие разбивается, а усилие затяжки уходит.

Четвёртая ошибка — перетяжка окрашенной или оцинкованной трубы. Повреждённое покрытие становится точкой коррозии.

Пятая ошибка — жёстко зажать трубу там, где нужен тепловой ход. При нагреве труба расширяется, и усилие уходит в крепёж или сварной шов.

Примеры выбора под объект

Линия отопления 1/2″ на металлической траверсе. Наружный диаметр трубы около 21,3 мм, но после окраски или тонкой изоляции размер может стать больше. Обычно смотрят скобу с резьбой M8, шайбами и гайками. Если труба работает с температурным расширением, скоба фиксирует участок только там, где по проекту нужна неподвижная точка.

Технологическая труба 2″ в цехе. Наружный диаметр около 60,3 мм, масса трубы и среды уже заметна. Для такого узла чаще выбирают резьбу M12 или M16, а основание делают через траверсу или закладную. Важно не только удержать трубу вниз, но и не дать ей сместиться боковой нагрузкой.

Крепление профиля или кабельной трассы. U-скоба может охватывать не только круглую трубу, но и профиль, если геометрия позволяет. Здесь проверяют внутреннюю ширину скобы и высоту дуги. Нельзя, чтобы углы профиля упирались в радиус скобы и создавали точечное напряжение.

Узел на улице под навесом. Оцинкованная скоба подходит, если нет постоянной воды и химии. Если крепёж находится в зоне конденсата, мойки или сложного доступа, нержавеющая AISI 304 уменьшит риск обслуживания через сезон.

Как не перепутать U-скобу с похожим крепежом

U-скоба не заменяет ремонтный хомут: она не герметизирует свищ и не имеет резиновой манжеты. Она также не заменяет трубный хомут с EPDM, если задача — снизить шум и вибрацию в помещении.

От однолапковой и двухлапковой скобы она отличается способом фиксации. СМО и СМД крепятся к поверхности лапками, а U-скоба проходит через основание резьбовыми концами и затягивается гайками.

Если труба должна быть подвешена к потолку на шпильке, часто удобнее трубный хомут с гайкой М8/М10. Если трубу нужно прижать к траверсе или раме, U-скоба обычно проще и жёстче.

Чек-лист выбора

• [ ] Измерен наружный диаметр трубы, а не только DN.
• [ ] Учтена изоляция, краска или защитное покрытие.
• [ ] Резьба M выбрана по нагрузке и основанию.
• [ ] Материал соответствует среде: оцинковка или AISI 304.
• [ ] Проверен стандарт: ГОСТ 24137-80, DIN 3570 или чертёж проекта.
• [ ] Есть шайбы, гайки и способ фиксации от самоотвинчивания.
• [ ] Труба после затяжки не уходит из проектной оси.

Часто задаваемые вопросы

Можно ли использовать U-скобу вместо трубного хомута с резинкой?

Можно, если нужен жёсткий охват и не требуется виброизоляция. Для тихих водопроводных и отопительных трасс часто удобнее трубный хомут с EPDM-прокладкой.

Как понять, нужна M8 или M10?

Для малых труб и лёгких линий обычно хватает M8. Если труба тяжелее, есть вибрация, наружный монтаж или большая консоль, лучше смотреть M10-M12 и проверять расчёт нагрузки.

Что выбрать для улицы: оцинковку или нержавейку?

Оцинковка подходит для обычной городской среды, если покрытие не повреждается. Для постоянной влаги, конденсата и сложного доступа лучше AISI 304.

Нужна ли прокладка под U-скобу?

Если трубу нельзя царапать или нужно снизить вибрацию, ставят резиновую или полимерную прокладку. Но прокладка меняет посадочный размер, поэтому её учитывают при подборе.

Связанные категории

• Скобы U-образные
• Скобы для труб
• Хомуты для труб W1
• Хомуты для труб W4

Источники

• ГОСТ 24137-80: хомуты и скобы для крепления трубопроводов.
• DIN 3570: U-bolts for pipes.
• ISO 898-1: механические свойства крепежа из углеродистой стали.
• ISO 3506: обозначения A2/A4 для нержавеющего крепежа.
• Практика FixMetiz по подбору скоб для труб и металлоконструкций.
