Спринклерные хомуты — подбор и установка для систем автоматического пожаротушения

TL;DR

Спринклерный хомут — это специальный узел для подключения спринклерного или дренчерного оросителя к трубопроводу системы автоматического пожаротушения (АУПТ). В отличие от обычного трубного хомута он имеет резьбовой отвод под ороситель и рассчитан на работу под давлением системы пожаротушения.

Подбор выполняется по диаметру трубопровода (DN), типу резьбы оросителя, рабочему давлению и условиям эксплуатации. Для применения в АУПТ необходимо использовать сертифицированные изделия, предусмотренные проектной документацией и соответствующие требованиям пожарной безопасности.

Краткая суть

Спринклерный хомут используется для создания отвода от магистрального трубопровода к оросителю без изготовления полноценного тройника.

Основные задачи узла:

• подключение спринклера или дренчера;
• обеспечение герметичности соединения;
• сохранение прочности трубопровода;
• работа под расчетным давлением системы пожаротушения;
• возможность быстрого монтажа на объекте.

Использование обычных трубных хомутов вместо спринклерных отводов не допускается, если проектом предусмотрен специализированный узел подключения оросителя. Готовые решения — в каталоге спринклерных хомутов.

Сравнение спринклерного и обычного трубного хомута

Что такое спринклерный хомут

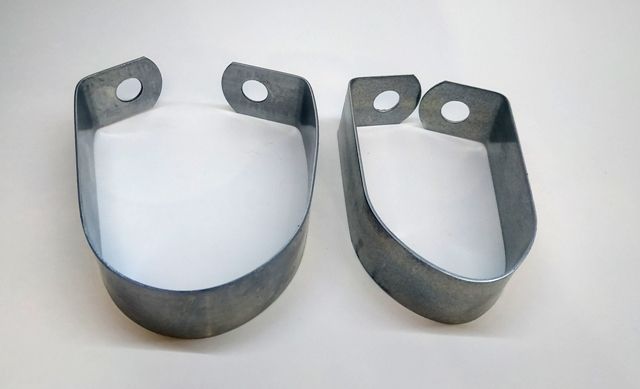

Спринклерный хомут представляет собой седельный или бандажный узел, который устанавливается на трубопровод системы пожаротушения и формирует резьбовой отвод для подключения оросителя.

Конструкция обычно включает:

• металлический корпус;
• верхнюю и нижнюю половину седла;
• уплотнительную прокладку EPDM;
• крепежные болты;
• резьбовой патрубок;
• площадку под монтаж оросителя.

После монтажа в стенке трубы выполняется отверстие, через которое вода поступает к спринклеру или дренчеру.

Зачем нужен спринклерный хомут

Основная задача узла — подключение оросителя к действующему трубопроводу без установки отдельного тройника.

Это позволяет:

• ускорить монтаж;
• уменьшить количество резьбовых соединений;
• сократить количество фасонных деталей;
• обеспечить стандартизированное подключение оросителя.

Такие решения широко применяются в:

• складских комплексах;
• логистических центрах;
• производственных объектах;
• торговых центрах;
• паркингах;
• общественных зданиях.

Нормативные документы для спринклерных систем

СП 485.1311500.2020

Основным документом для проектирования современных спринклерных и дренчерных установок является СП 485.1311500.2020.

Документ устанавливает требования к:

• проектированию АУПТ;
• размещению оросителей;
• трубопроводам;
• гидравлическим расчетам;
• монтажу и испытаниям.

При выборе крепежных элементов необходимо учитывать соответствие проектным решениям и требованиям нормативной документации.

ГОСТ Р 51043-2002

Стандарт распространяется на автоматические оросители водяного и пенного пожаротушения.

Документ регламентирует:

• конструкцию оросителей;
• параметры срабатывания;
• испытания;
• маркировку.

Именно резьбовые размеры оросителей определяют параметры подключения спринклерного хомута.

НПБ 88-2001

Документ утратил статус основного норматива после введения современных СП, однако многие действующие проекты и реконструируемые объекты продолжают содержать ссылки на НПБ 88-2001.

Поэтому проектировщики нередко сталкиваются с требованиями этого документа при модернизации существующих систем.

Типы спринклерных хомутов

Ремонтно-монтажные хомуты с резьбовым отводом

Наиболее распространенный вариант.

Особенности:

• установка на существующий трубопровод;
• наличие готовой резьбы;
• возможность подключения оросителя после сверления трубы.

Используются при монтаже и модернизации систем АУПТ.

Седельные хомуты с прокладкой EPDM

Конструкция включает эластичную прокладку, обеспечивающую герметичность соединения.

Преимущества:

• компенсация небольших неровностей трубы;
• снижение риска протечек;
• удобство монтажа.

Именно такие изделия чаще всего называют спринклерными хомутами.

Welded Outlet (приварной отвод)

Представляет собой патрубок, привариваемый к трубе.

Используется:

• на объектах с повышенными требованиями;
• в промышленных системах;
• при изготовлении трубных узлов в заводских условиях.

Требует выполнения сварочных работ и последующего контроля качества сварного соединения.

Vic-Style хомуты

Быстромонтажные решения, совместимые с системами grooved pipe и оборудованием типа Victaulic.

Применяются:

• на крупных объектах;
• в распределительных сетях;
• при высоких темпах монтажа.

Обеспечивают удобную сборку и обслуживание системы.

Подбор спринклерного хомута по диаметру трубы

Типовые диаметры трубопроводов АУПТ

Наиболее распространенные размеры:

При подборе необходимо ориентироваться на фактический наружный диаметр трубопровода.

Резьбы подключения оросителей

Наиболее распространенные варианты:

Перед заказом необходимо сверить параметры оросителя с проектной документацией.

Материалы спринклерных хомутов

Оцинкованная сталь

Наиболее распространенное исполнение.

Преимущества:

• высокая механическая прочность;
• совместимость со стальными трубопроводами;
• защита от атмосферной коррозии.

Большинство систем АУПТ внутри зданий выполняются именно на оцинкованных узлах.

Нержавеющая сталь A2 и A4

Применяется в сложных условиях эксплуатации.

Используются марки:

Подробнее о различиях материалов — в гиде по маркам стали и AISI 304/316.

Где используется нержавейка

Нержавеющие исполнения применяются:

• на подземных паркингах с противогололедными реагентами;
• в морском климате;
• на химических производствах;
• в пищевой промышленности;
• во влажных технологических помещениях.

Рабочие параметры

Давление

Для большинства сертифицированных седельных отводов используются следующие значения:

Точные параметры необходимо проверять по паспорту конкретного изделия.

Температура

Рабочая температура зависит от:

• материала корпуса;
• типа прокладки;
• исполнения системы.

Для EPDM-прокладок типовой диапазон обычно составляет от -30°C до +110°C.

Сертификация и документы

Декларация соответствия ТР ЕАЭС

Для поставки и применения оборудования на объектах требуется комплект подтверждающей документации.

В зависимости от конструкции могут использоваться:

• декларации соответствия;
• паспорта изделий;
• протоколы испытаний.

Пожарный сертификат

Для применения в составе АУПТ необходимо использовать изделия, предусмотренные проектом и подтвержденные соответствующими документами пожарной безопасности.

Перед закупкой рекомендуется проверять наличие:

• сертификата;
• декларации;
• технического паспорта;
• информации о проведенных испытаниях.

Где нельзя применять спринклерные хомуты

Спринклерный хомут является специализированным узлом пожаротушения.

Не следует использовать его:

• вместо обычного трубного крепежа;
• для подвеса трубопроводов;
• для монтажа воздуховодов;
• в качестве ремонтного хомута;
• как элемент несущих конструкций.

Для крепления труб используются отдельные решения:

• Хомуты для труб W1 — оцинкованные, для сухих и нормальных условий;
• Хомуты для труб W4 — нержавеющие (A2/AISI 304) для уличного и пищевого монтажа.

Дополнительные требования к трубопроводам АУПТ

Уравнивание потенциалов

Металлические трубопроводы систем пожаротушения должны включаться в систему уравнивания потенциалов объекта в соответствии с требованиями электробезопасности.

Для таких задач используются специальные хомуты заземления. Подробно вопрос рассмотрен в гиде по хомутам заземления и требованиям ПУЭ.

Применение спринклерных хомутов

Спринклерные установки

Используются для подключения:

• стандартных спринклеров;
• ESFR-оросителей;
• складских оросителей;
• специальных потолочных исполнений.

Дренчерные системы

Применяются для подключения:

• открытых оросителей;
• дренчерных секций;
• технологических систем водяного пожаротушения.

Модернизация действующих объектов

Позволяют организовать новые точки подключения без полной замены трубопровода.

FAQ

Можно ли использовать обычный трубный хомут вместо спринклерного?

Нет. Обычный трубный хомут предназначен для крепления трубы и не имеет сертифицированного отвода под ороситель.

Какое максимальное давление выдерживает узел спринклерного хомута?

Для большинства изделий рабочее давление составляет до 12,5 бар, испытательное — до 18,75 бар. Необходимо руководствоваться паспортом конкретного изделия.

Нужен ли пожарный сертификат для спринклерного хомута?

Для применения в составе системы пожаротушения требуется комплект документов, предусмотренный действующими нормативными требованиями и проектной документацией.

Какая резьба используется для подключения оросителя?

Наиболее распространены G1/2", R1/2", G3/4" и R3/4".

Подойдут ли спринклерные хомуты для дренчерных систем?

Да. При условии соответствия проекту и характеристикам конкретного оросителя.

Можно ли использовать спринклерный хомут как ремонтный?

Нет. Это разные изделия с различным назначением и требованиями к эксплуатации.

Заключение

Спринклерный хомут является специализированным элементом системы автоматического пожаротушения, предназначенным для подключения спринклерных и дренчерных оросителей к трубопроводу. При выборе необходимо учитывать диаметр трубы, тип резьбы оросителя, рабочее давление, материал корпуса и наличие необходимой сертификации.

Для объектов с повышенной влажностью, воздействием реагентов или агрессивных сред рекомендуется рассматривать исполнения из нержавеющей стали A2 или A4. Для стандартных внутренних систем АУПТ наиболее распространенным решением остается оцинкованная сталь.
